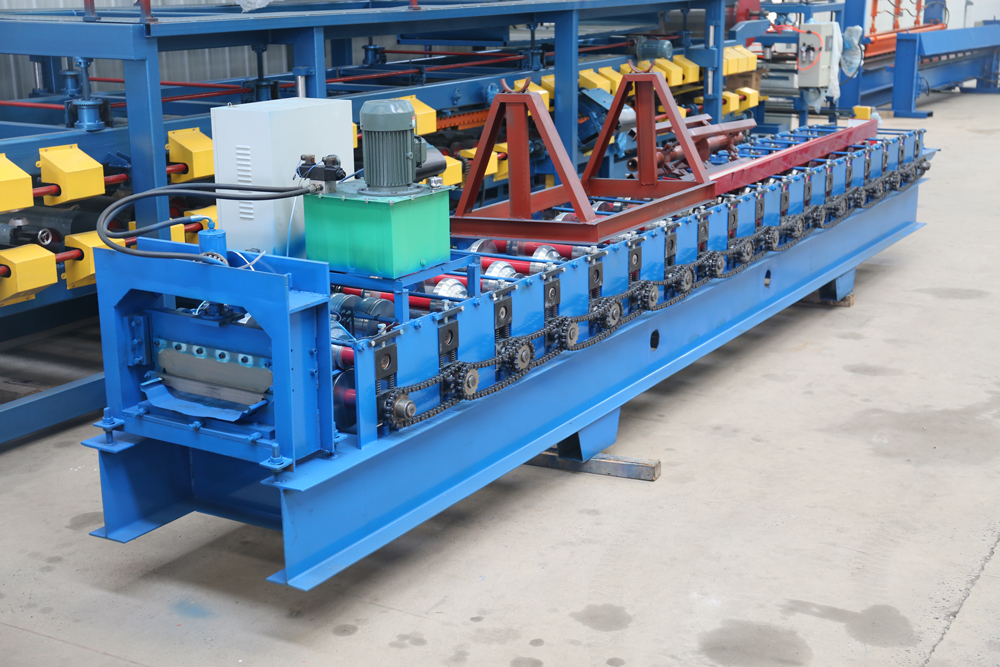

470角驰压瓦机采用质量优良自动控制软件，实现生产信息化管理，整个机组自动化控制系统用高集成的网络，使自动化系统有力的，彩钢瓦设备还具有操作、维护、彩钢压瓦机设备采用质量优良自动控制软件，实现生产信息化管理，整个机组自动化控制系统采用高集成的网络，使自动化系统性能优越，彩钢瓦设备还具有操作、维护、保养以及机械的调试、模具换容易等优点。

470角驰压瓦机辊轧成型的压型板属咬口屋面板，具有波峰高、强度大、无螺钉锁边咬口安装，搭接安装方便，性能稳定等特点，而且生产自动化程度高，成本低廉，质量优良，重量轻，拼装组合自由方便。

470角驰压瓦机主要技术参数：

设备总长：8.5m宽度1m高度1.5m

电机功率：4Kw工作电压380V

生产速度：8~10米/分

压型轴径：Ø70mm的实心轴立板12mm

整机重量：4T

传动方式：链条传动

压型轮：表面采用硬镀铬

成型部分：分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、速度适宜

整机成型轴共计18排轴

设备底架350号H钢

压板厚度0.3—0.8mm

470角驰压瓦机可以和其他压瓦机配套设备进行连续生产，也可以配合起拱机制作无梁拱形屋顶，辊压的成型板具有波峰高、强度大、无螺钉锁边咬口安装，搭接安装方便。

●产品特性：

（1）角驰成型机整个机组自动化控制系统采用高集成的网络，使自动化系统有力的；

（2）采用质量优良自动控制软件，实现生产信息化管理；

（3）并具有操作、维护、保养以及机械的调试、模具更换容易等优点。

（4）该机生产的压型板解决了常规系列的屋面渗漏问题，打破了传统屋面用螺枪连接的惯例，安装方法彩用45度揽口咬合安装，使屋面性能稳定效果优良。

（5）角驰压瓦机是属于效果的经济裁面型材，所以它能够让截面的形状合理，让加工出来的钢材能够发挥高的效能，从而提高其承载能力。

●产品应用：

角驰成型机所生产的产品，外观平整美丽、漆纹均匀、强度好、质量优良，和普通的屋面板、墙面板相比具有优良的防渗漏性能。角驰成型机生产的同时配合起拱机可制作无梁拱形屋顶。广泛适用于工业民间建筑，如厂房、体育馆、仓库等房面和墙体。

●生产线组成及工艺流程

开卷机→入料装置→校平装置→成型主机→液压泵站系统→PLC电气控制系统→冲孔装置→剪切系统→成品托架
