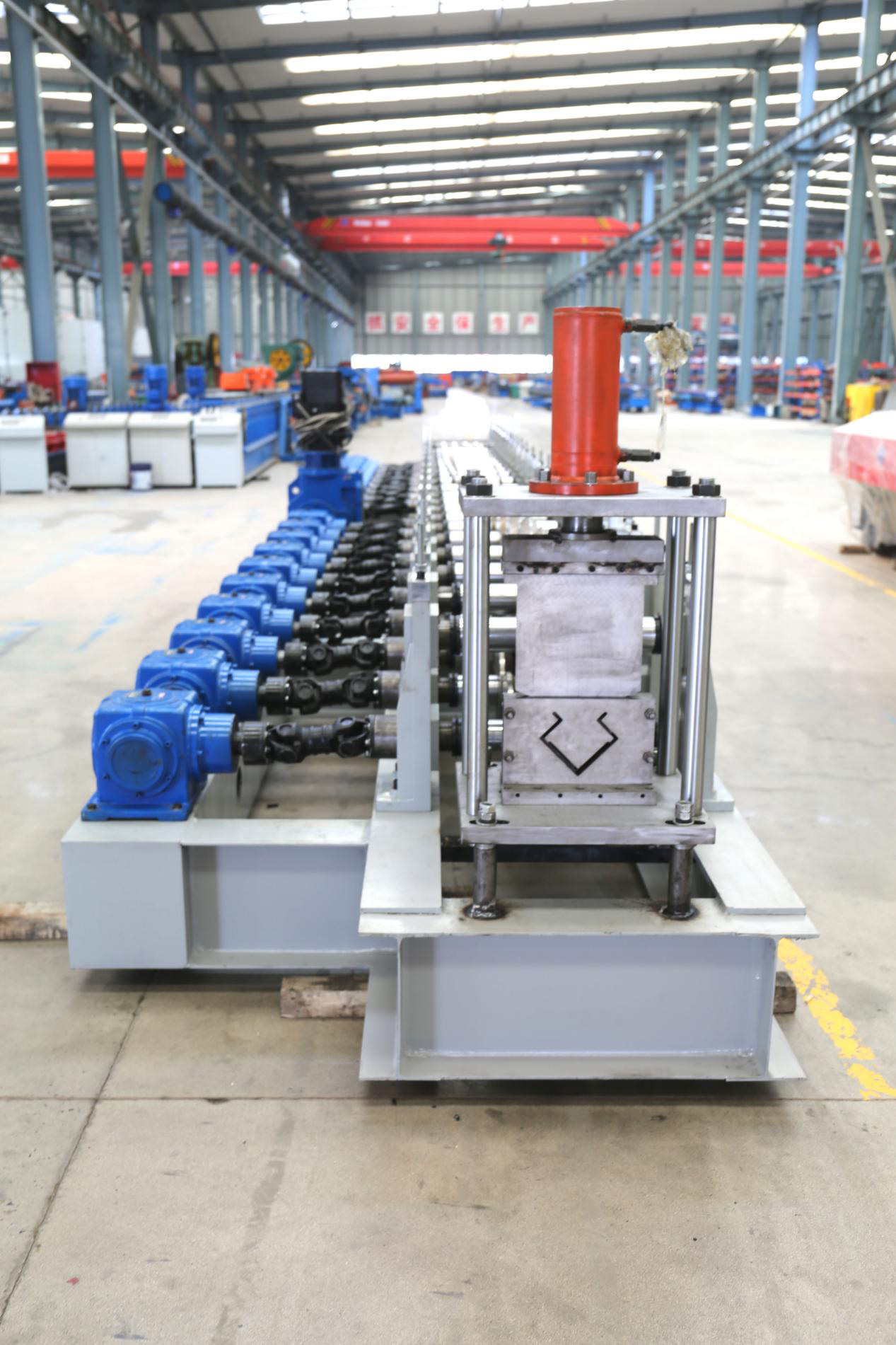

快拼箱立柱成型设备参数：

1.设备总长：9500*1000*1000

2.电机功率：2个15kw上海力超电机

3.工作电压：380v

4.生产速度：8-10m/min

5.成型排数：16排

6.压轮轴径：85mm实心轴，材质45#钢调制

7.压型轮：轴承钢淬火

8.设备底架大架;400H型钢，立板20mm

9.传动方式：2寸链条传动

10.剪切机功率：7.5kw

11.切断系统：磨具剪切

12.刀片材料及冲孔模具材质：cr12

13压板厚度：3.5mm以下.

14.成型部分：辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、速度适宜。

15.工作流程：（送毛坯料）开卷——导向进料——辊压成型——定长切断——成品出板

16.人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。

17.进料导向平台：主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。

18.切断系统：切断系统由切断机架，切断模具，导向装置和切断油缸等组成

19.电控系统：采用台达PLC控制，变频器调速，能实现整机自动化生产。可设定批次、工件长度、数量等。

20.操作方式：输入屏+按钮。编码器计数，具有计数及记长功能。变频器可效果优良减少切断长度误差，性能稳定，大长度误差为±1mm

21.注意事项供电电源输入：三相380V电网电压波动：≤±10%

22.前后左右距离墙壁等遮拦物1米以上

23.售后服务技术人员免费上门安装、调试
